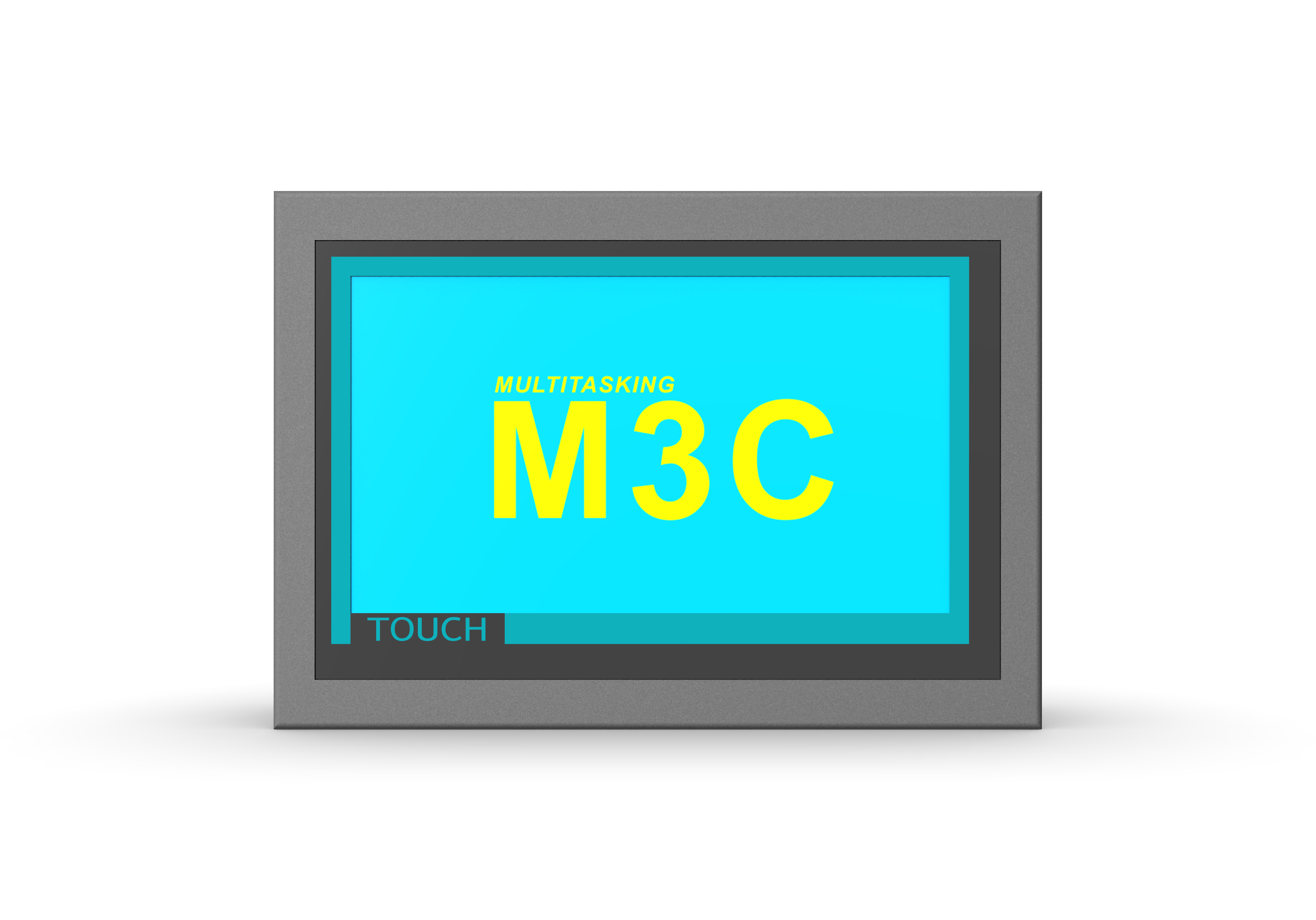

丨产品特点
◼ 自定义界面样式和功能
◼ 全触摸显示屏,中文操作,友好直观;
◼ 中文填表式编程,全面降低对数控专业技能水平的 要求
◼ 可外接开关,灵活方便
◼ 支持断电记忆功能
◼ 支持多线程任务编程,支持 20 个线程任务同时进行
◼ 支持串行、并行任务
◼ 程序编辑时支持剪切、复制、粘贴加工指令
◼ 支持四轴联动,四轴非联动
◼ 支持开机回机械零,手动回机械零,程序指令回机械零
◼ 支持时间锁机
◼ 定时器指令,M 寄存器指令(帮助实现多逻辑、多线程复杂动作)
◼ 支持外部输入口控制输出口状态
◼ 限位保护,支持硬限位和软限位
◼ 配合伺服电机、步进电机和 I/O 口实现自动执行、手动操作
◼ 任意输入口外接开关,定义启动、暂停、报警、急停、限位等功能
丨产品参数
控制精度:0.001
最大数据:±99999.999
支持 48 个程序指令
每台设备最多存储 20 个程序文件,每个程序文件可同时进行 20 个线程任务, 单个线程任务最多编写 512 行程序
最高脉冲输出频率:350K
进给轴最大移动速度为 21m/min
控制轴数:1-6 轴(X,Y,Z,A,B,C)
联动轴:X,Y,Z,A 轴直线插补,X,Y 轴做圆弧插补
非联动轴:X,Y,Z,A,B,C 轴
模拟量:S1、S2
扩展输入:可扩口 29-64 路
扩展输出:可扩口 19-64 路
进给速度倍率:10%-500%可调,增量为 10%
电子齿轮:分子:1-99999,分母:1-99999
安全保护:过压、过流、防反接
精度补偿:反向间隙补偿
丨系统架构
控制系统主要由以下几部分组成:
高精度、高速度 CPU
专门的运动控制芯片
7 英寸彩色触摸显示屏(分辨率:800×480)
输入/输出(28 路光电隔离 24V 输入,18 路光电隔离 24V 输出,但通道额定
电流 700mA)
USB 接口,插入 U 盘
带有一路标准 MPG 接口,外接手脉
带有一路 RS485 通讯接口,外接扩展 IO 模块,模拟量输出模块
壳体合金材料,坚固耐用,外观简单大方
丨附件下载
名称 | 下载 |
---|---|
微数控M2系列上位机软件操作指南 | 下载 |
微数控M3C触摸屏运动控制器说明书 | 下载 |
多普康微数控系统组态管理软件C版V2.10(M3CV2.5以上版 | 下载 |
